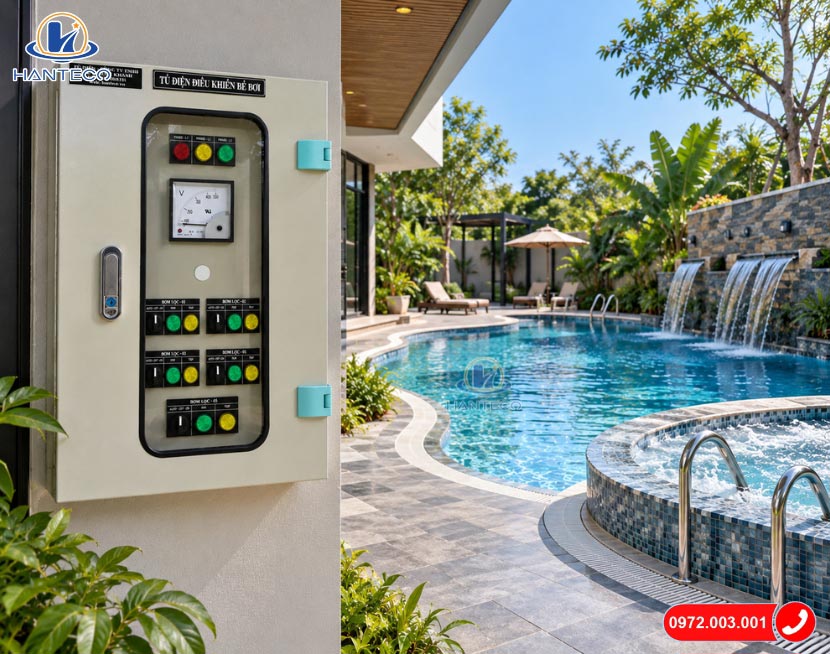

TỦ ĐIỆN ĐIỀU KHIỂN BỂ BƠI TỰ ĐỘNG - THIẾT KẾ THEO YÊU CẦU

Tủ điện điều khiển bể bơi là một phần quan trọng trong hệ thống vận hành, giúp điều khiển và quản lý hoạt động của nhiều thiết bị tại một vị trí. Tủ có thể hỗ trợ bật/tắt, cài đặt thời gian hoạt động và thực hiện nhiều chức năng khác tùy theo nhu cầu sử dụng. Dựa trên loại tải, công suất thiết bị và điều kiện vận hành, cấu hình tủ sẽ được xác định phù hợp với từng công trình.

THÔNG SỐ KỸ THUẬT

- Nguồn điện: 220V/ 380V - 50Hz

- Vỏ tủ: Sơn tĩnh điện, 2 lớp cánh, chống nước

- Bảo vệ: Quá áp, mất pha, lệch pha 380V

- Điều khiển: Tự động hẹn giờ

- Kết nối: Thông minh, kết nối từ xa (tùy chỉnh)

- Hiển thị: Nguồn điện & Điện áp

- Cấu hình: Thiết kế theo yêu cầu từng công trình

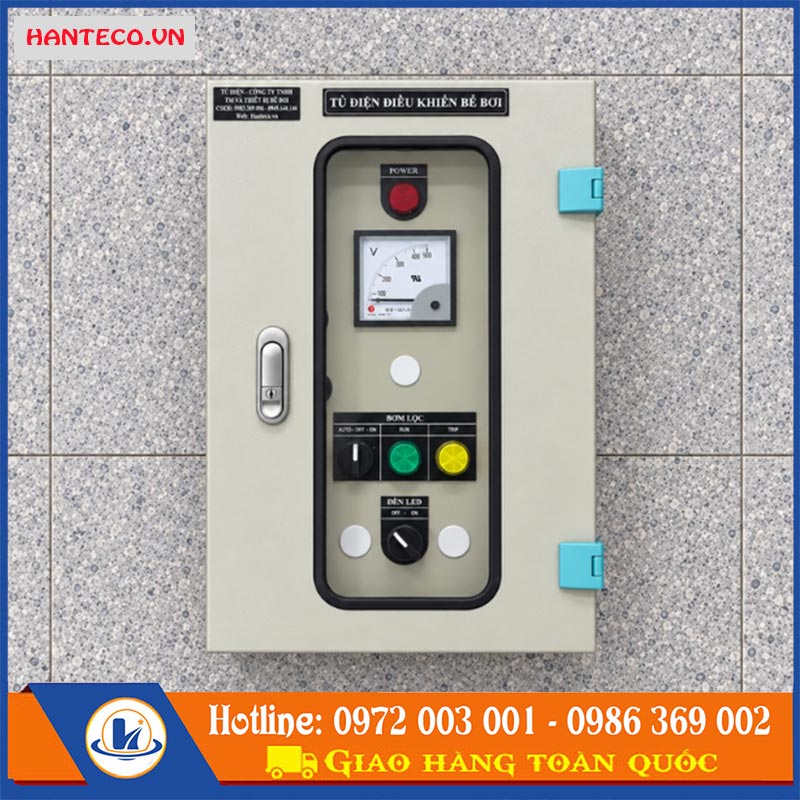

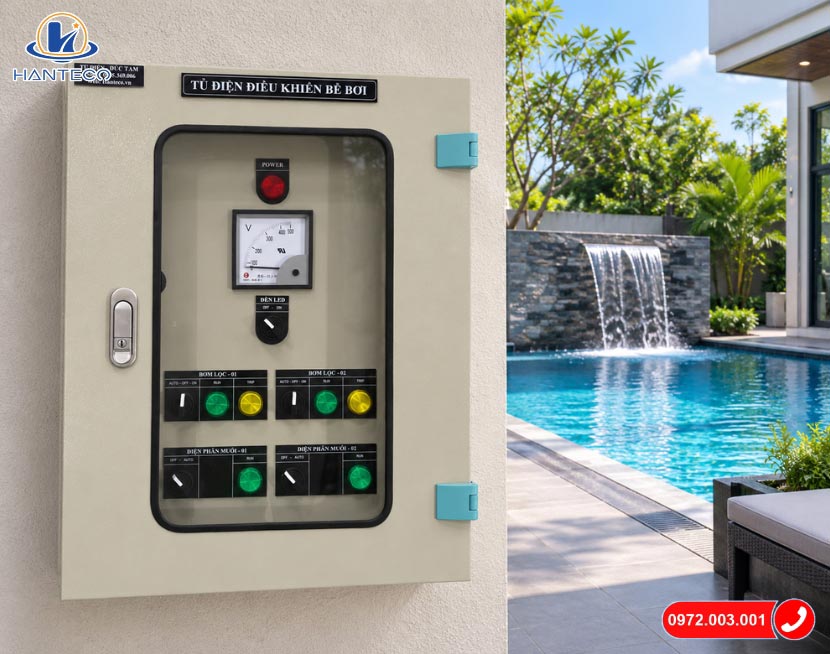

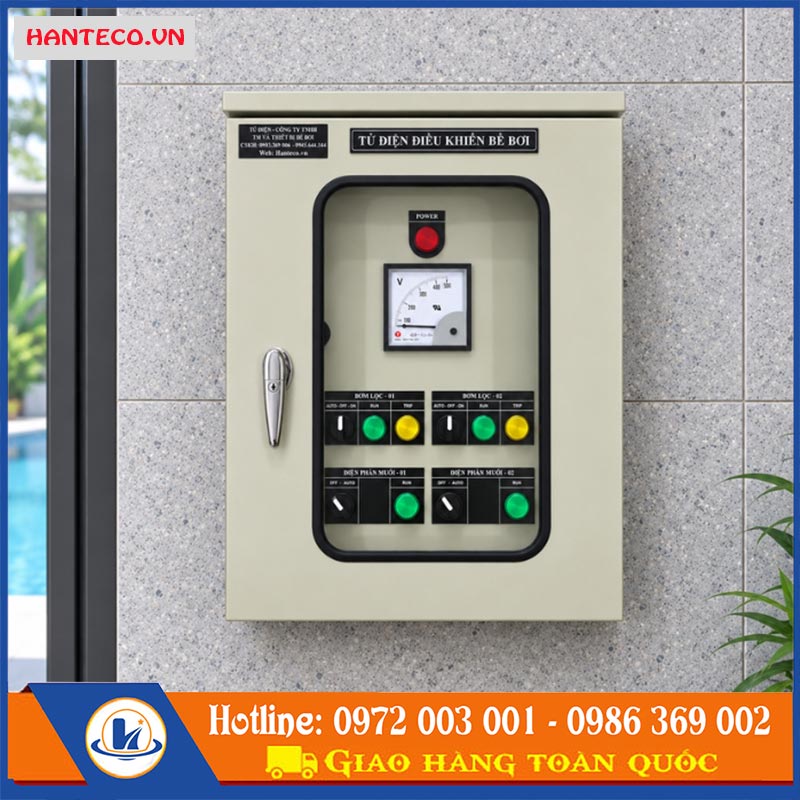

Bề mặt bên ngoài của tủ điện điều khiển bể bơi

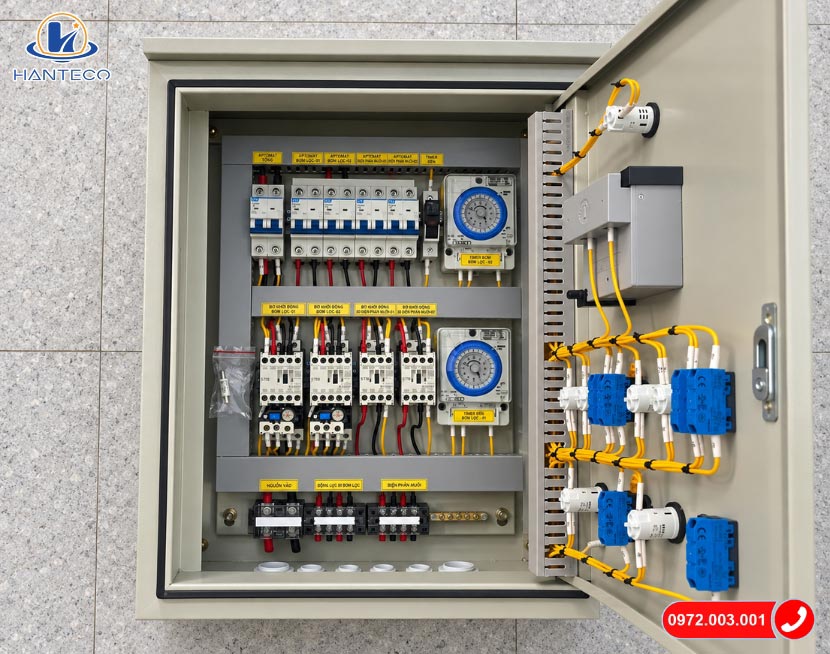

Hệ thống cấu hình bên trong tủ điện

ĐẶC ĐIỂM CỦA TỦ ĐIỀU KHIỂN BỂ BƠI TỰ ĐỘNG

Tủ điều khiển hồ bơi tự động được thiết kế để đơn giản hóa các thao tác vận hành lặp lại hằng ngày. Thay vì phải bật/tắt từng thiết bị vào những thời điểm cố định, người dùng có thể thiết lập lịch để thiết bị tự động chạy hoặc dừng theo thời gian hoặc tín hiệu điều khiển đã cài đặt. Tùy theo cấu hình, tủ có thể điều khiển một hoặc nhiều thiết bị bể bơi tại cùng một vị trí.

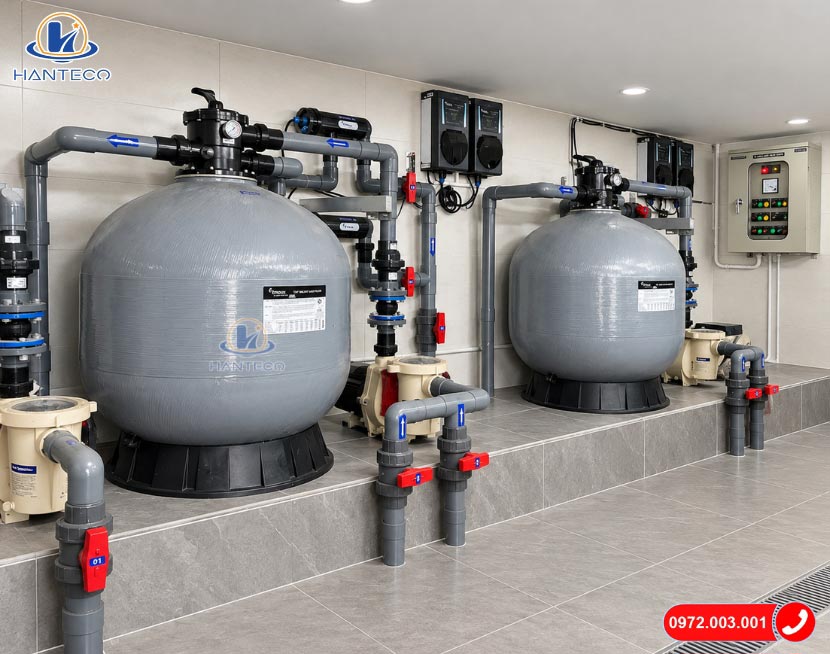

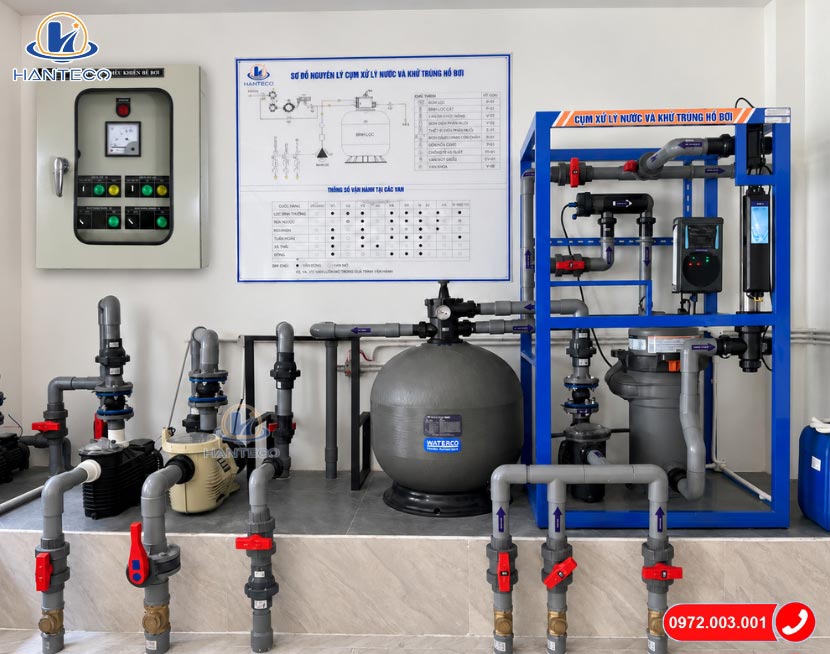

Tủ điện được lắp đặt trong không gian phòng máy vận hành bể bơi

Cấu tạo của tủ điều khiển bể bơi tự động

Tủ điện điều khiển tự động không có một cấu hình cố định cho mọi công trình. Các thành phần được lựa chọn và bố trí dựa trên số lượng tải, đặc tính thiết bị, nguồn cấp và phương thức vận hành. Một cấu hình điển hình có thể gồm:

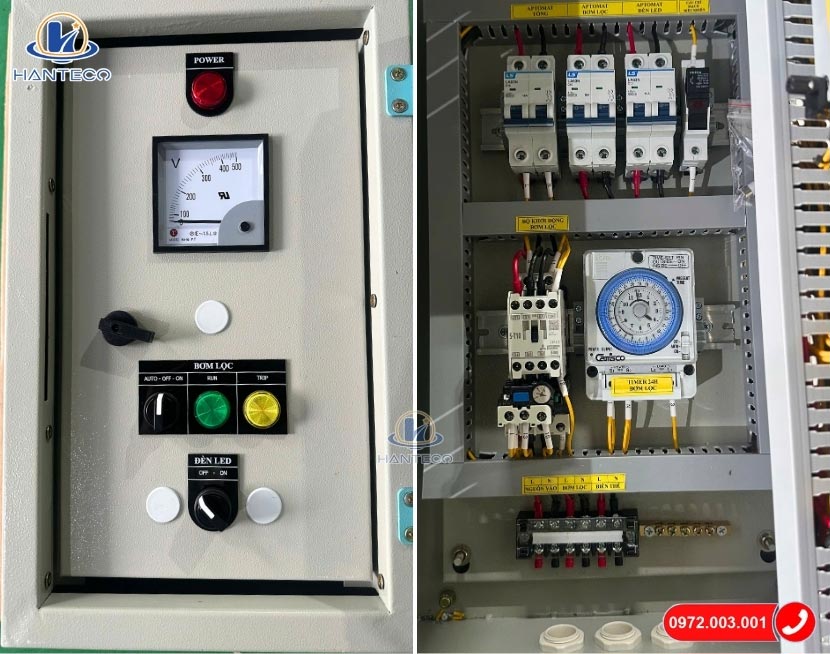

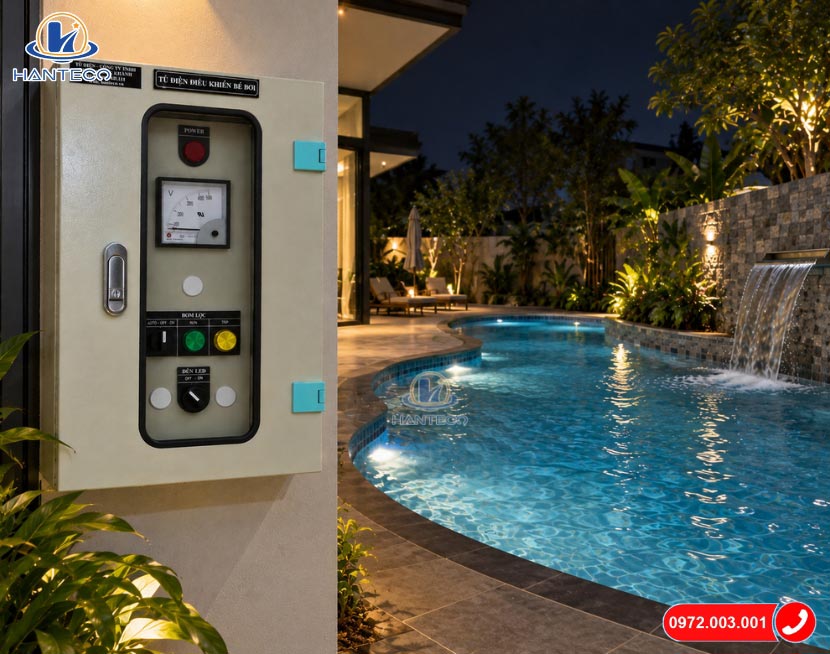

Hình ảnh thực tế tủ điện điều khiển bể bơi tại Hanteco

Chức năng của tủ điều khiển bể bơi tự động

Tùy theo cấu hình và yêu cầu vận hành, tủ điều khiển bể bơi tự động sẽ có một số chức năng phổ biến như:

- Điều khiển hoạt động của thiết bị: Cho phép bật/tắt bơm tuần hoàn, bơm massage, bơm thác nước, đèn chiếu sáng và các thiết bị khác được kết nối với tủ.

- Cài đặt lịch hoạt động: Người dùng có thể thiết lập thời gian chạy và dừng để thiết bị tự vận hành theo những khung giờ đã cài đặt.

- Lựa chọn chế độ vận hành: Với tủ có chế độ Auto/Off/Manual, người dùng có thể lựa chọn vận hành theo lịch, dừng thiết bị hoặc chuyển sang điều khiển thủ công khi cần.

- Bảo vệ hệ thống điện: Tủ được bố trí các thiết bị bảo vệ phù hợp để xử lý các tình trạng như ngắn mạch, quá tải và những yêu cầu bảo vệ bổ sung theo cấu hình thực tế.

- Theo dõi trạng thái thiết bị: Các tín hiệu nguồn, chạy và lỗi có thể được hiển thị ngay trên tủ, giúp người vận hành dễ dàng nhận biết tình trạng hoạt động của hệ thống.

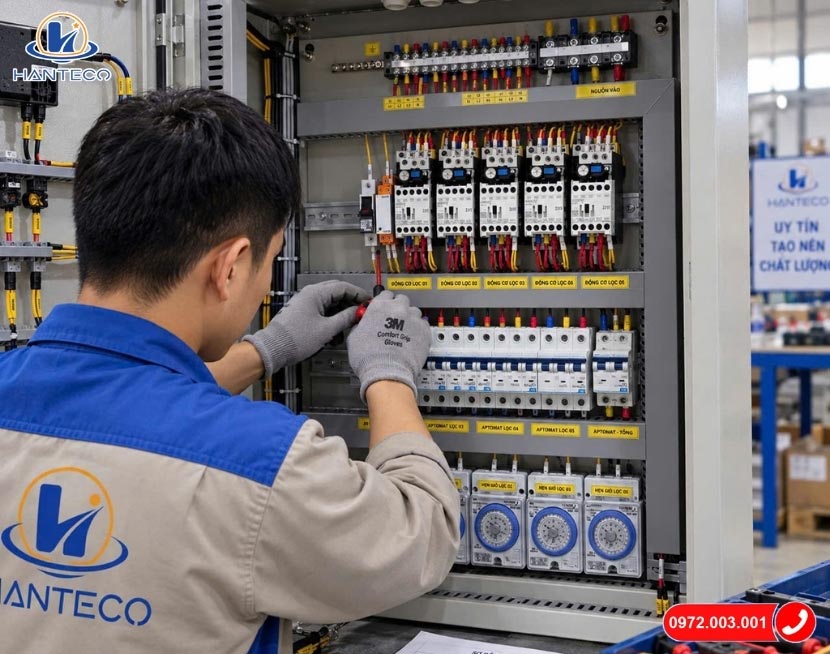

Kỹ thuật viên Hanteco thiết kế cấu hình tủ điện phù hợp với từng công trình

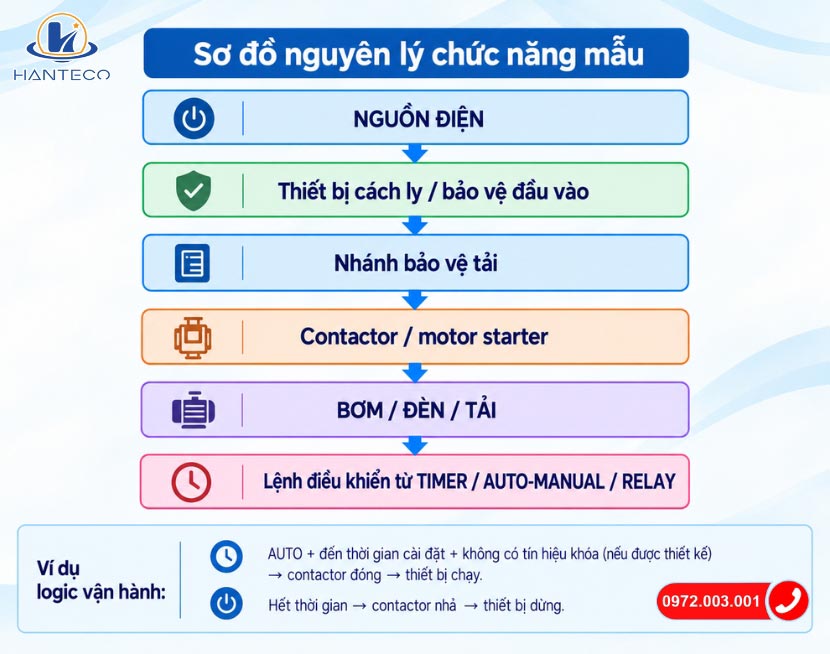

Sơ đồ nguyên lý chức năng mẫu

Dưới đây là sơ đồ nguyên lý chức năng mẫu, mô tả quá trình điều khiển các thiết bị trong hệ thống bể bơi:

Minh họa trình tự cấp nguồn, bảo vệ và điều khiển thiết bị trong hệ thống bể bơi

HIỆU QUẢ CỦA TỦ ĐIỀU KHIỂN TỰ ĐỘNG TRONG VẬN HÀNH BỂ BƠI

Trong quá trình vận hành bể bơi, nhiều thiết bị thường phải hoạt động theo những khung giờ nhất định. Khi các thao tác bật/tắt đều được thực hiện thủ công, quá trình vận hành dễ phụ thuộc vào người thực hiện và có thể xảy ra tình trạng quên thao tác hoặc để thiết bị hoạt động ngoài thời gian cần thiết.

Với tủ điều khiển tự động, các thiết bị sẽ được đưa vào lịch hoạt động cài đặt trước để chủ động thời gian chạy và dừng. Nhờ đó, quá trình vận hành ổn định hơn, giảm các thao tác lặp lại và thuận tiện hơn trong việc quản lý, bàn giao và sử dụng.

Bên cạnh việc tự động hóa lịch hoạt động, các chức năng đóng cắt, bảo vệ và điều khiển còn được tập trung tại một vị trí, giúp việc theo dõi, kiểm tra và bảo trì hệ thống thuận tiện hơn. Đây cũng là nền tảng để phát triển thêm các chức năng liên động hoặc điều khiển tập trung khi yêu cầu vận hành của công trình tăng lên.

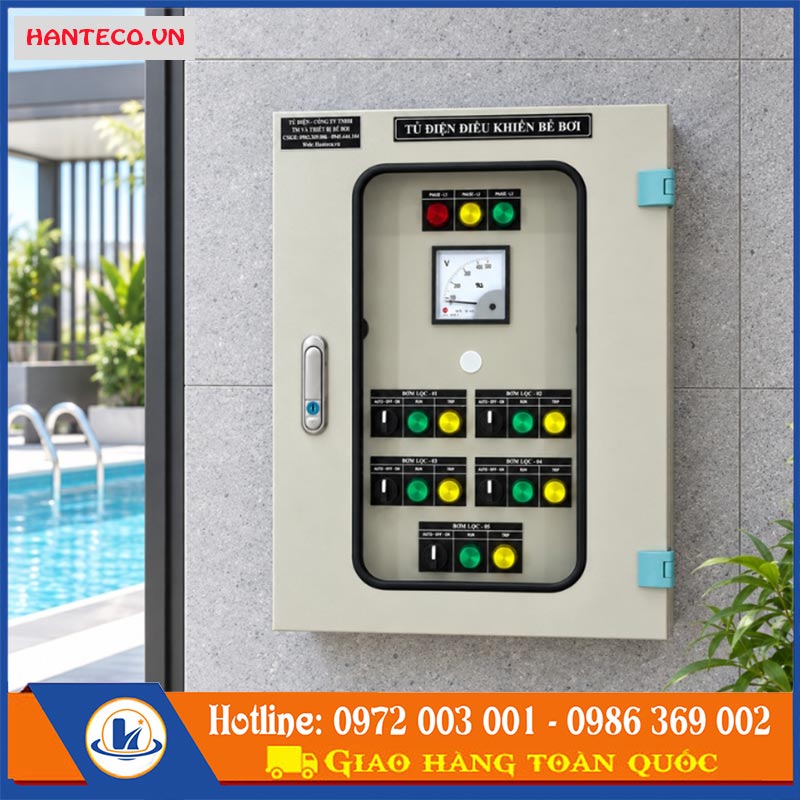

Dễ dàng kiểm soát và vận hành các thiết bị bể bơi từ tủ điện

NĂNG LỰC THIẾT KẾ TỦ ĐIỆN ĐIỀU KHIỂN BỂ BƠI TỰ ĐỘNG CỦA HANTECO

Gần 10 năm hoạt động trong lĩnh vực bể bơi, Hanteco đã có kinh nghiệm triển khai hệ thống thiết bị cho hàng nghìn công trình trên toàn quốc. Đây là cơ sở để đội ngũ kỹ thuật hiểu rõ đặc điểm của từng thiết bị, mối quan hệ trong quá trình vận hành và từ đó xây dựng cấu hình tủ điện phù hợp với yêu cầu thực tế.

Thay vì áp dụng một cấu hình chung, Hanteco xác định phương án dựa trên danh mục thiết bị, công suất, nguồn cấp, cách thức vận hành và các yêu cầu điều khiển của từng công trình.

Trước khi Hanteco bàn giao, tủ điện thường được kiểm tra theo từng hạng mục:

- Kiểm tra thiết bị và đấu nối: Đối chiếu thiết bị với sơ đồ, kiểm tra nhãn, số dây/terminal và độ chắc chắn của các đầu nối.

- Kiểm tra mạch điện: Kiểm tra continuity/PE và thực hiện các phép thử điện phù hợp trước khi vận hành.

- Kiểm tra chế độ vận hành: Thử Manual/Off/Auto và hoạt động của timer theo lịch đã thiết lập.

- Kiểm tra chức năng bảo vệ: Thử các chức năng bảo vệ bằng phương pháp phù hợp với thiết bị thực tế được trang bị.

- Kiểm tra khi chạy thử: Kiểm tra chiều quay, dòng tải và hoạt động của thiết bị sau khi kết nối tại công trình.

- Kiểm tra thông số cài đặt: Rà soát và ghi nhận các thông số của overload, timer, relay giám sát và các thiết bị liên quan theo cấu hình thực tế.

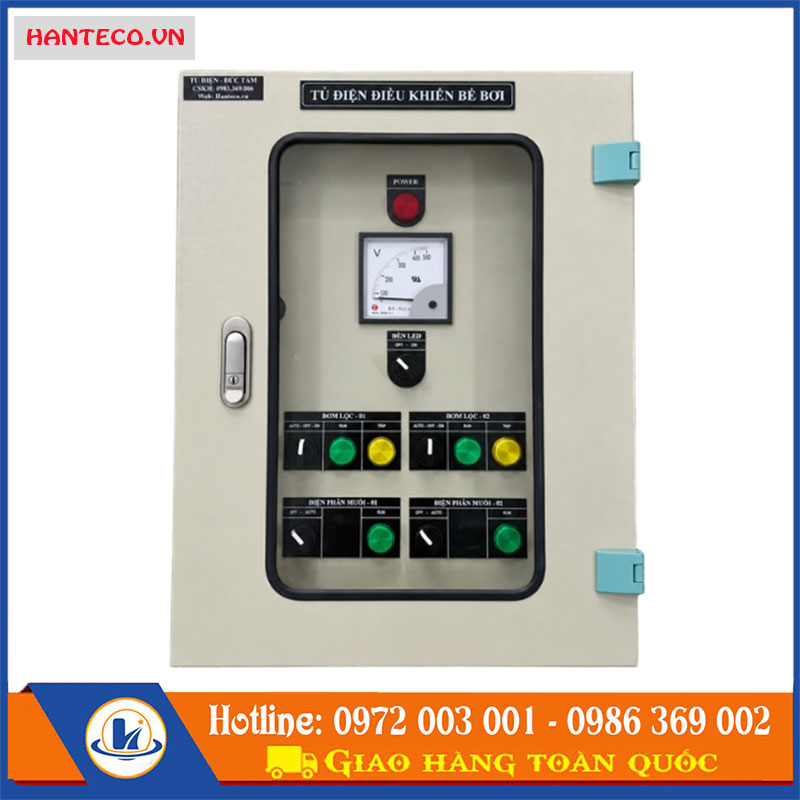

Tủ điện giúp giảm phụ thuộc vào việc nhớ bật/tắt thủ công

Tủ điện được lắp đặt tại vị trí phù hợp với hệ thống thiết bị và không gian vận hành

Với Hanteco, thiết kế tủ điều khiển tự động không chỉ dừng ở việc cài đặt thời gian bật/tắt thiết bị, mà cần bắt đầu từ việc xác định đúng tải, lịch hoạt động và yêu cầu vận hành. Đây là cơ sở để xây dựng cấu hình phù hợp, hướng đến khả năng vận hành ổn định, thuận tiện trong quản lý, kiểm tra và bảo trì. Quý khách có nhu cầu lắp đặt phụ kiện bể bơi, tủ điện điều khiển bể bơi tự động, vui lòng liên hệ hotline Hanteco 0972.003.001 - 0986.369.002 để được hỗ trợ nhanh chóng nhất.
